Isokinetische Teilstromentnahme

1 Teilstrom
2 Hauptstrom
3 Entnahmesonde S
A Querschnitt
v Geschwindigkeit

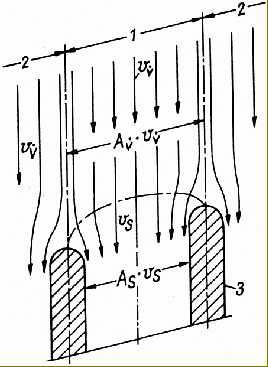

Schema der geschwindigkeitsgleichen
Teilstromentnahme

Sondengeometrien für Staubmessungen

d = 1/2 (d₁ + d₂)
l₃ >=  4 (d₄ - d₂)
l₄ >=  4 d₅
r  <= 1/20 d
alpha <= 8°
beta <= 8°

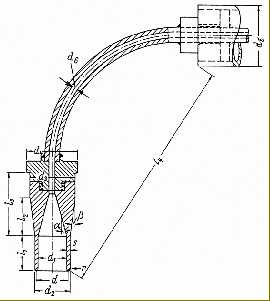

Schema einer Entnahmesonde für Staubmessungen
