Staubgehaltsmessung nach dem Teilstromprinzip

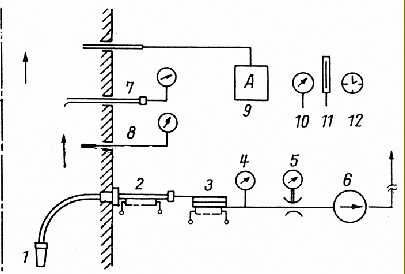

Beispiel für eine Meßanordnung

1 Entnahmesonde
2 Ansaugrohr (ggf. beheizt)
3 Meßfilter (ggf. beheizt)
4 Druckmesser
5 Drosselstelle mit Differenzdruckmesser
6 Saugzuggebläse
7 Prandt'l-Staurohr mit Differenzdruckmesser
8 Temperaturfühler mit Anzeige
9 Analysengerät (Feuchte, Zusammensetzung)
10 Barometer
11 Außentemperatur
12 Zeitmesser
